Modulate-Action

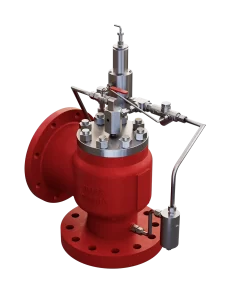

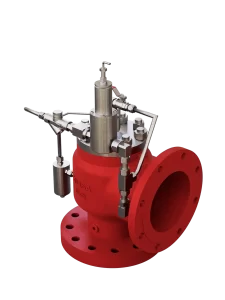

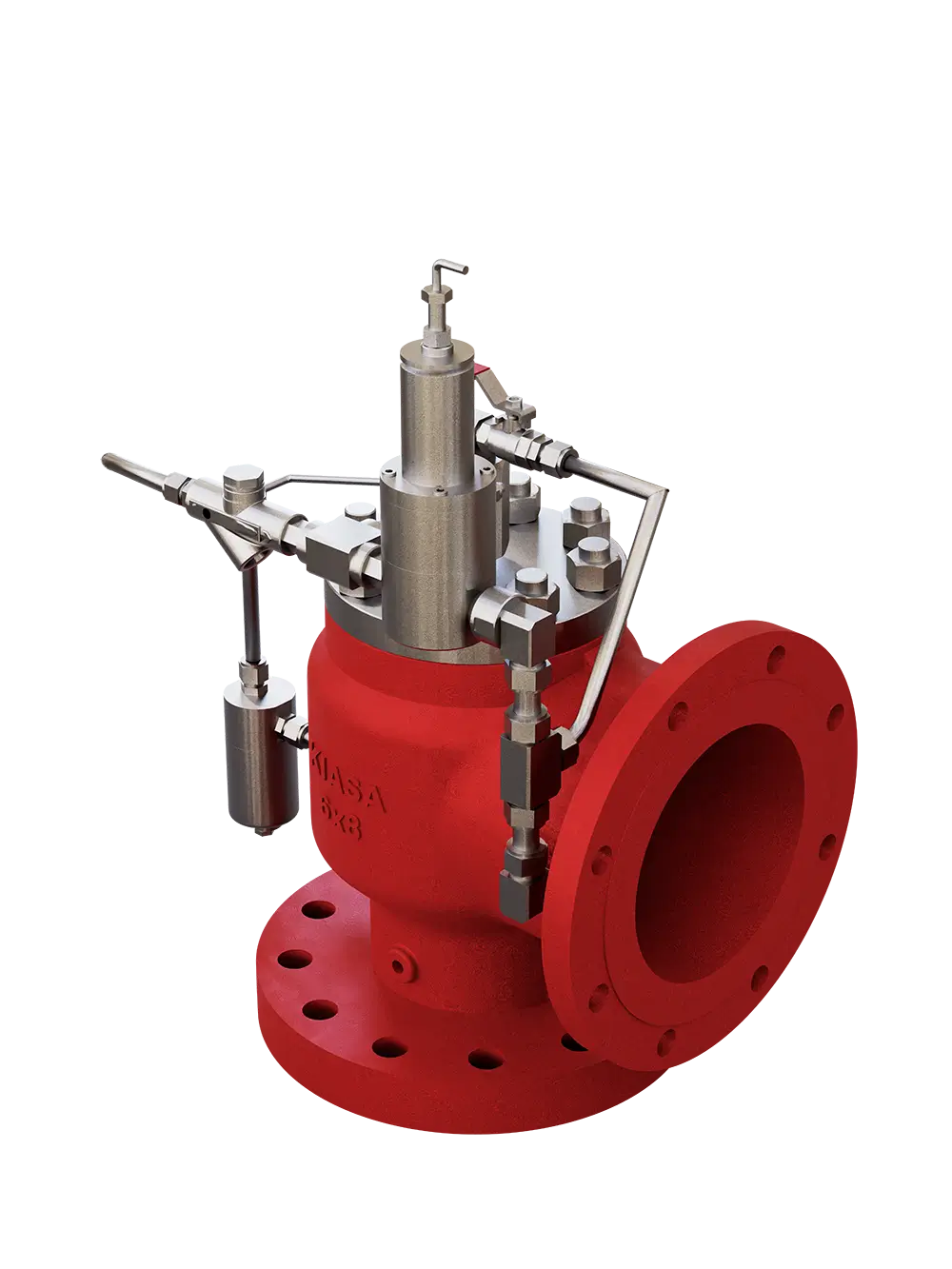

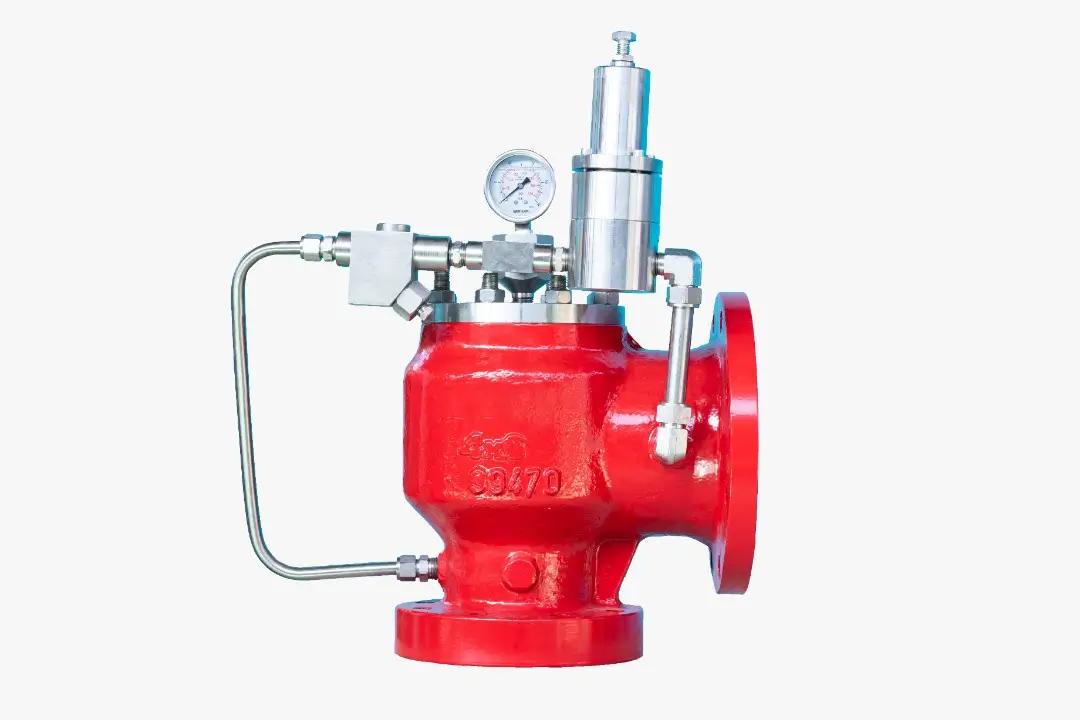

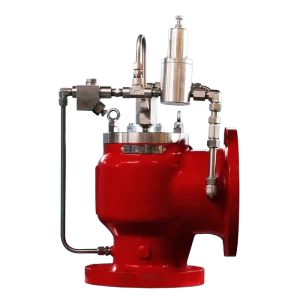

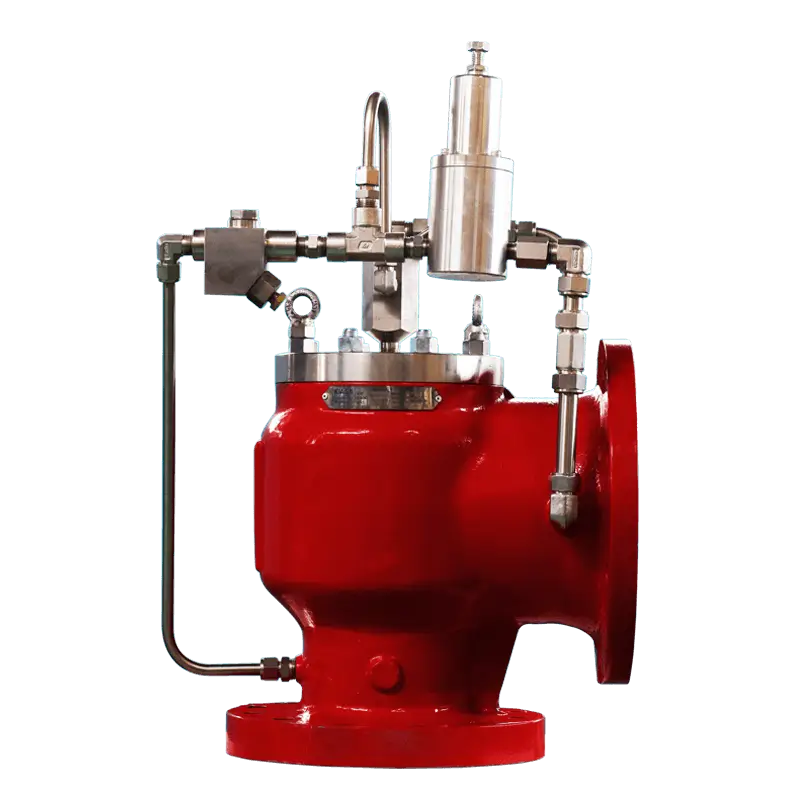

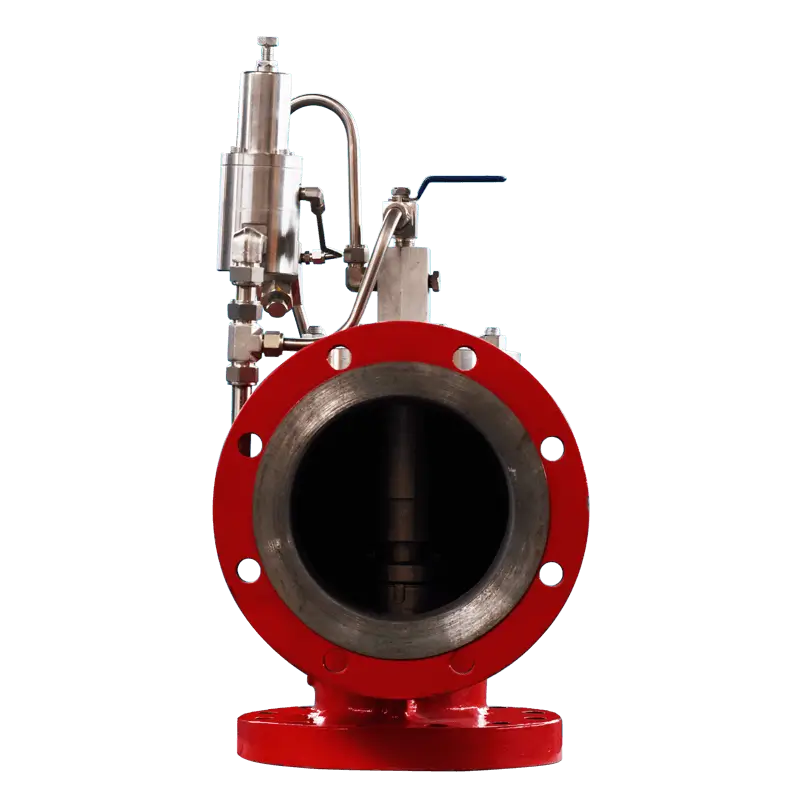

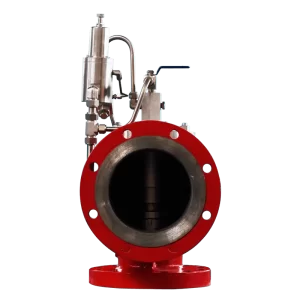

Modulate-Action pilot kontrollü emniyet tahliye valfi (PRV), basınçlı kapları ve boru sistemlerini aşırı basınç koşullarından korumak için tasarlanmış özel bir valfdir.
Açıklama
Modulate-Action pilot kontrollü emniyet tahliye valfi (PRV), basınçlı kapları ve boru sistemlerini aşırı basınç koşullarından korumak için tasarlanmış özel bir valfdir.
Bu valf, açılıp kapanmasını kontrol etmek için bir pilot mekanizması kullanır. Ayarlanan basınç noktalarında tamamen açılan veya kapanan pilot kontrollü emniyet tahliye valflerinin aksine, modüle eylemli PRV’ler, ayarlanmış bir basıncı korumak için akışı kademeli olarak ayarlar ve dalgalanmaları etkili bir şekilde yönetmelerini sağlar. Sıvı akışkan için API-520’ye göre modulate-action pilot kontrollü emniyet tahliye valfi kullanılmalıdır.
Bu tip emniyet valfleri, delik alanı, boyutlandırma prosedürü, boyut, basınç oranı, flanş bağlantı boyutu gibi API 520, API 521, API 526, ISO 4126, GOST 31294’ün tüm gereksinimlerini karşılar.
Teknik Bilgiler
| Article | CE (Metric) | ASME (SI) | ||
| Inlet Size Range | DN 25-DN 200 | 1″-8″ | ||
| Outlet Size Range | DN 50-DN 250 | 2″-10″ | ||
| Connection Std | EN 1092-1 | ASME B16.5 | ||
| Inlet flange rating | PN 16-PN 400 | CL 150-CL 2500 | ||
| Orifice Letter | 10 mm-160mm | D through T 0.39 through 6.3 inch |
||
| Pressure range | 0.3 up to 350 Bar | 5 up to 5,110 psig | ||
| Temperature Range | -100 to 250 °C | -148 to 482 °F | ||
| Teknik Detaylar | ||||
| Carbon Steel | Heat Resistant Carbon Steel | Carbon Steel | SA 105, SA 216(WCB), SA 352(LCB) | |
| Heat Resistant Carbon Steel | 1,7357 | Heat Resistant Carbon Steel | SA 217(WC6) | |
| Stainless Steel | 1.4408, 1.4409 | Stainless Steel | SA 351(CF8M, CF3M) | |
| Spring Material | 1.4310, 1.4401, 1.4404, 1.4571, 1.7102 1.8159, EN 10270, 2.4669 |
302, 316, 316L, 316Ti, Inconel X-750 | ||
| Seat Types | Soft Seat, Hard Seat(Metal to Metal) | |||
| Seat Types | ||||
| Metal Sealing: Stellite 6 | ||||
| Soft Sealing: NBR, HNBR, Viton, Kalrez | ||||
| Test Gag | Applicable | |||
| Heating Jacket | Applicable | |||
| Manual Override | Applicable | |||
